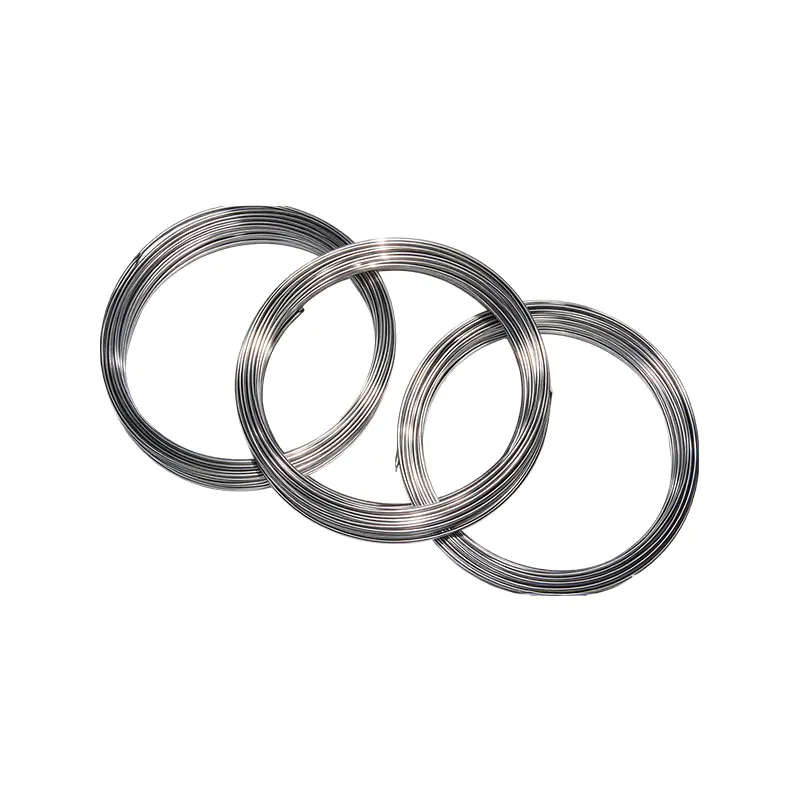

Pansret termoelementkabel

Pansret termoelementkabel, almindeligvis kendt som pansret wire eller internationalt som et uorganisk isoleringstermoelementkabel, er en solid helhed lavet af et rustfrit stålbeskyttelsesrør, magnesiumoxidisoleringspulver og termoelementtrådmateriale, kombineret og komprimeret i form. Det har fordelene ved trykmodstand, jordskælvsmodstand, fleksibilitet, miniaturisering og hurtig termisk responstid. Det er kernematerialet til fremstilling af pansrede termoelementer.

Produktfordele:
1. Følsom termisk respons og bredt temperaturmåleområde
Lille termisk inerti, hurtig temperaturfølende hastighed, kan dække høje og lave temperaturområder, stabil termoelektrisk potentialudgang og kan hurtigt fange temperaturændringer i arbejdsforhold.
2. Høj mekanisk styrke, bøjelig og nem at installere
Den pansrede metalskal er modstandsdygtig over for vibrationer og stød og kan bøjes moderat, hvilket gør den velegnet til små udstyrsrum og komplekse ledningsinstallationer på stedet.
3. God beskyttende tætning og stærk miljøtilpasningsevne
Den mineralske isoleringsstruktur er tæt, fugttæt, støvtæt og antioxiderende, med pålidelig isoleringsydelse og kan fungere i lang tid i barske industrielle miljøer såsom støv og høje temperaturer.

Vigtigste salgsargumenter:
1. Bredt temperaturmåleområde og hurtig responshastighed
Lille termisk inerti, følsom temperaturføling, i stand til at måle både høje og lave temperaturer, stabil termoelektrisk potentialudgang og realtidsfeedback af temperaturændringer på stedet.
2. Fleksibel og vibrationsbestandig, med stærk installations-tilpasningsevne
Panserkroppen er bøjelig, modstandsdygtig over for stød og vibrationer og kan let lægges i små udstyrsrum og komplekse rørledningssteder.
3. Tæt isoleringsbeskyttelse, høj holdbarhed
Den mineralske isoleringsstruktur har god tætningsevne, fugt- og støvbestandighed, oxidationsbestandighed og kan modstå barske industrielle miljøer, hvilket reducerer sandsynligheden for fejl og forlænger levetiden.

Kontakt os
PREV：Ingen tidligere artikelNÆSTE：Armeret termistorkabel
FAQ Ydelsesspecifikationer

Q1: Hvad er kravet til minimum bøjningsradius for pansrede termoelementkabler?
A: Generelt bør bøjningsradius ikke være mindre end 5-7 gange panserets ydre diameter. Den varme ende-sonde bør ikke bøjes så meget som muligt for at undgå intern ledningsbrud og påvirke temperaturmålingen.

Q2: Kan pansrede termoelementer direkte måle højtemperaturmedier?
A: Den øvre grænse for temperaturmåling afhænger af kappematerialet og termoelementskalaen, og forskellige modeller har forskellig temperaturmodstand; Under ultrahøje temperaturforhold er det nødvendigt at verificere specifikationerne og parametrene. Overskridelse af rækkevidden vil fremskynde aldring og beskadigelse.

Q3: Hvad er årsagerne til, at temperaturmålingssignalet springer og unøjagtige værdier?
Sv.: Almindelige årsager omfatter elektromagnetisk interferens, dårlig ledningskontakt og beskadigelse af isoleringslaget forårsaget af fugt. Det anbefales at bruge en afskærmet type til interferensmiljøer med enkeltpunktsjording af afskærmningslaget og at kontrollere tætheden af ​​ledningsklemmerne.

Q4: Kan pansrede termoelementkabler forlænges og splejses til brug?
A: Det anbefales ikke at forbinde og forlænge direkte efter behag. Kompensationsledninger med samme divisionsnummer skal bruges til forlængelse; Blanding af almindelige ledninger vil generere yderligere varmepotentiale, hvilket forårsager betydelige målefejl.

1.1 Produktnavn, model, skalanummer, ydre rørmateriale og driftstemperatur er vist i Tabel 1-1.

Produktnavn Model Termoelement type Ydre kappe materiale Udvendig diameter (mm) Max driftstemp. (°C)
Pansret Chromel-Nisil termoelementkabel
Pansret Chromel-Nisil-Mg termoelementkabel 		KK
KN 		K
N 		GH3030, GH3039, 25Cr–20Ni 0,5; 1.0 500
1,5; 2.0 800
3,0; 4,0; 4,5; 5,0 900
6,0; 8,0 1100
Pansret Chromel-Nisil termoelementkabel
Pansret Chromel-Nisil-Mg termoelementkabel 		KK
KN 		K
N 		1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 600
3,0; 4,0; 4,5; 5,0 800
6,0; 8,0 800
Pansret Chromel-Constantan termoelementkabel KE E 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 500
3,0; 4,0; 4,5; 5,0 600
6,0; 8,0 800
Pansret jern-konstantan termoelementkabel KJ J 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 300
1,5; 2.0 400
3,0; 4,0; 4,5; 5,0 500
6,0; 8,0 750
Pansret kobber-konstantan termoelementkabel KT T 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 200
1,5; 2.0; 3.0
4,0; 4,5; 5,0 		300
300
6,0; 8,0 400
Pansret PtRh10–Pt termoelementkabel KS S GH3030, GH3039, 25Cr–20Ni 1,0; 1.5 800
2,0; 3.0 900
Pansret PtRh13–Pt termoelementkabel KR R 4,0; 4.5 1000
5,0; 6,0; 8,0 1100
Pansret PtRh30–PtRh6 termoelementkabel KB B GH3030, GH3039, 25Cr–20Ni 4,0; 4.5 1100
5,0; 6,0; 8,0 1200


Bemærk: Produkter fremstillet af andre materialer og med forskellige ydre diametre kan leveres efter samråd mellem leverandøren og kunden.
1.2 Produktstandarder
1.2.1 Termoelementkabler, der er armeret i basismetal, overholder JB/T8205-1999 og GB/T18404-2001
1.2.2 Ædelmetal-pansrede termoelementkabler overholder JB/T 8909-1999
1.2.3 Pansrede Pt-Rh 30–Pt-Rh 8 termoelementkabler overholder QB/T 2405-2004

1.3 Metode til at udpege pansrede termoelementkabelmodeller:

KK 4 G30 φ5,0 I GB/T18404-2001
KK Model (KKKN, KEKJKTKS, KR, KB)
4 Antal kabler: Ikke specificeret for to-leder; fire-kerne er betegnet med "4"
G30 Materiale til beskyttelsesrør: 1Cr18Ni9Ti er betegnet med "B"
GH3039 er betegnet med "G39"
GH3030 er betegnet med "G30"
25Cr-20Ni er betegnet med "2520"
316L, 304
φ5.0 Kabel ydre diameter (Φ0,5–8,0 mm)
I Toleranceklasse (Klasse I, II, III)
GB/T18404 Standard nummer
2001 Standard år

1.4 Produktdimensioner og tilladte afvigelser skal være i overensstemmelse med tabel 1-2.

Udvendig diameter og tolerance (mm) KK / KN / KE / KJ / KT KS / KR / KB
Min. Vægtykkelse (mm) Min. Termoelement Wire Dia. (mm) Min. Isoleringslagtykkelse (mm) Min. Vægtykkelse (mm) Min. Termoelement Wire Dia. (mm) Minimum termoelement tråddiameter (mm)
0,5 ± 0,025 0.05 0.08 0.04 / / /
1,0 ± 0,025 0.1 0.15 0.08 0.1 0.1 0.12
1,5 ± 0,025 0.15 0.23 0.12 0.15 0.15 0.17
2,0 ± 0,025 0.2 0.3 0.16 0.2 0.2 0.23
3,0 ± 0,030 0.3 0.45 0.24 0.3 0.3 0.34
4,0 ± 0,040 0.4 0.6 0.32 0.4 0.4 0.47
4,5 ± 0,045 0.45 0.68 0.36 0.45 0.4 0.52
5,0 ± 0,050 0.5 0.75 0.4 0.5 0.45 0.62
6,0 ± 0,060 0.6 0.9 0.48 0.6 0.45 0.8
8,0 ± 0,080 0.8 1.2 0.64 0.8 0.45 1.16

Bemærk: Små justeringer af rørets vægtykkelse, termoelementtrådsdiameter og isoleringstykkelse er tilladt for fler- eller enkeltleder pansrede termoelementkabler.

1.4 Termoelementkarakteristika og -tolerancer
For pansrede termoelementer fremstillet af pansrede termoelementkabler af forskellige modeller, når referenceforbindelsen er 0 °C, skal det termoelektriske potentiale overholde GB/T 16839.1-1997, "Termoelementer—Del 1: Kalibreringstabeller", og tolerancerne for forskellige kvaliteter af T-3 skal overholde bestemmelserne i T-3.

Kategori Toleranceklasse Model Type Tolerance (°C) Temperaturområde (°C)
Base-metal pansret termoelementkabel I KK K ±1,5 °C eller ±0,4 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±0,5 °C eller ±0,4 %t −40 ~ 350
II KK K ±2,5 °C eller ±0,75 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±1,0 °C eller ±0,75 %t −40 ~ 400
III KK K ±2,5 °C eller ±1,5 %t −200 ~ 40
KN N −200 ~ 40
KE E −200 ~ 40
KT T ±1,0 °C eller ±1,5 %t −200 ~ 40
Ædelmetal pansret termoelementkabel II KS S ±1,5 °C eller ±0,25 %t 300 ~ 1100
KR R 300 ~ 1100
pt KS S ±3,0 °C eller ±0,5 %t 300 ~ 1100
KR R 300 ~ 1100
II KB B ±0,25 %t 600 ~ 1200
III KB B ±4,0 °C eller ±0,5 %t 600 ~ 1200

Bemærk: t = absolut værdi af den målte temperatur (°C); "pt" betegner standardkarakteren (almindelig).

1.5 Isolationsmodstand
Isolationsmodstanden skal måles mellem par-tråde og mellem par-tråde og den ydre kappe. For kabler med en udvendig diameter <1,5 mm skal den påtrykte spænding være 75 25 V DC; for kabler med en udvendig diameter >1,5 mm skal den påtrykte spænding være 500 50 V DC. Isolationsmodstanden pr. meter ved stuetemperatur og forhøjede temperaturer skal overholde bestemmelserne i tabel 1-4.

Test miljø Modeller Min. Målelængde (m) Testtemperatur (°C) Min. Isolationsmodstand (MΩ/m)
Rumtemp. KK, KE, KJ, KT, KN, KS, KR, KB 1 25 ± 15 1000
Høj Temp. KK, KN, KE, KJ, KS, KR, KB 0.5 500 ± 15 5
Høj Temp. KT 0.5 300 ± 15 500

Bemærk: Isoleringsmaterialerne i pansrede termoelementer og pansrede termoelementkabler har begrænset elektrisk ledningsevne; isolationsmodstanden falder, når kabellængden øges. Ledningsevnen pr. længdeenhed er angivet med Sm' (lig med Q'·m'); for kabler eller termoelementer længere end 1 m er isolationsmodstanden udtrykt i ·m eller MQ·m, idet isolationsmodstanden er omvendt proportional med længden; for dem, der er kortere end 1 m, er det udtrykt i MQ·m.
