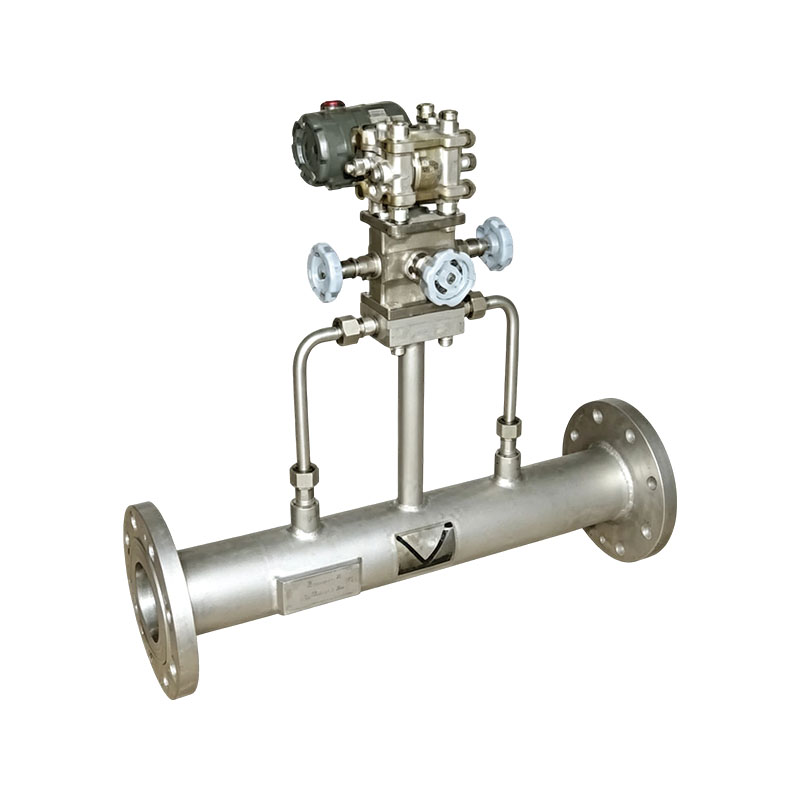

XG-LX serie kile flowmåler

XG-LX kileflowmålersystemet er vores virksomheds seneste generations differenstrykflowinstrumentsystem. Den opfylder målekravene for de fleste væsker, herunder rene væsker, gasser og damp. Det er særligt velegnet til måling af væsker, der er svære at måle med traditionelle flowmålere, såsom papirmasse, gylle, oliegylle, brændselsolie, restolie, stenkulstjære og andre højviskose væsker og suspensioner, der er tilbøjelige til krystallisation og snavs. Derfor er kileformede flowmålersystemer i vid udstrækning brugt til måling af medier med høj viskositet, lavt Reynolds-tal inden for områder som olie, kemikalier, energi og let industri.

Produktegenskaber:
1. Brugen af "V"-formede flowkomponenter kan eliminere stillestående områder og forhindre blokeringer i systemet.
2. Reynolds-tallet har en bred vifte af anvendelser, og selv ved et Reynolds-tal på 500 opretholder det stadig et kvadratisk forhold mellem differenstryk og flowhastighed.
3. Nem at installere, bruge og vedligeholde.
4. Høj målenøjagtighed, udvidet usikkerhed ved flowkalibrering: ± 0,5%~± 0,2% (vandkalibrering eller oliekalibrering).
5. Langsigtet stabilitet er god, rost af brugerne som et instrument med nul-fejlrate.
6. Engangsmåler af split-type; udskiftning af kilen (midten) kan udvide rækkevidden.
7. Forskellige stilarter:
Normal type: Inden for området 1:10 er den ikke-lineære fejl af flowkoefficienten ≤± 1%.
Højtydende type: Usikkerheden for flowkalibreringsudvidelsen inden for området 1:3 er ± 0,5%~± 0,2%.
8. Overtryksalarmværdien og lavtryksalarmværdien kan indstilles i henhold til tryksituationen på stedet. Når der opstår overtryk eller lavtrykssituationer under brug, vil instrumentet automatisk lyde og tænde en alarm, hvilket effektivt forhindrer produktionssikkerhedsulykker forårsaget af overtryk.

Applikationsindustri:
1. Petrokemisk industri: Måling af højviskositet og partikelformige medier såsom råolie, svær olie, restolie, kulslam osv.; det er et almindeligt anvendt drosselinstrument i raffineringsudstyr.
2. Metallurgiske miner: Anvendes til måling af gylle, kulvaskevand og højovns-/koksovnsgas; velegnet til arbejdsforhold med meget støv og faste partikler.
3. Elektrisk termisk kraft: Overvågning af kedelbrændstof, afsvovlingsslam og askevandstrømningsovervågning, der er i stand til at modstå høje temperaturer og snavsede væsker.
4. Miljømæssig vandbehandling: Måling af spildevand, tilbagesvaling af slam og spildevand, der indeholder urenheder, med en kile-selvskyllende struktur, der ikke er tilbøjelig til slamaflejring.

Kontakt os
PREV：Ingen tidligere artikelNÆSTE：XG-DRB Dilbar flowmåler
FAQ Ydelsesspecifikationer

Q1: Hvad er princippet for en kileflowmåler, og hvad er dens største fordel?
A: Tilhørende differenstrykdrosselflowmåleren strømmer væsken gennem en V-formet kileblok i rørledningen, og et differenstryk genereres før og efter kileblokken. Strømningshastigheden beregnes ud fra differenstrykket. Kernefordele: Ingen døde hjørner, selvskylende effekt, dygtig til at måle snavsede medier med høj viskositet og faste partikler, stabil måling selv ved lave Reynolds-tal og understøttelse af tovejs flowdetektion.

Q2: Hvad er kravene til den lige rørsektion af en kileformet flowmåler?
A: Kræver en længde kortere end åbningspladen, generelt 5D foran og 3D bagtil (D er rørledningens indvendige diameter); Albuer, ventiler og reduktionsrør kan forstyrre flowfeltet, så prøv at undgå dem så meget som muligt; Under installationen skal de spidse hjørner af kilerne vende nedad for at sikre jævn strøm af faste partikler og undgå ophobning.

Q3: Under hvilke omstændigheder er trafikmåling unøjagtig?
A: Almindelige årsager: ① Blokering, ophobning af væske og lækage af trykrør; ② Kileslid og skalering ændrer spjældområdet; ③ Transmitterområdet og kvadratrodsparameterkonfigurationen er forkert; ④ Mediets viskositet afviger væsentligt fra kalibreringsbetingelserne. Prioriter kontrol af tætningen af ​​impulsrør og transmitterparametre.

Q4: Har kileflowmåleren brug for regelmæssig vedligeholdelse?
A: Ingen bevægelige dele, lav daglig vedligeholdelse. Det anbefales regelmæssigt at blæse og rengøre trykrørledningen under faste/høje støvforhold; Åbn gruppebalanceventilen med tre ventiler for at beskytte senderen under langvarig nedlukning; Når man blæser rørledningen, skal flowmåleren fjernes for at forhindre svejseslagge i at ridse overfladen af ​​kileblokken og påvirke nøjagtigheden.

Ydelsesspecifikationer: (For størrelser over DN300, kontakt venligst vores firma)

Model Nominel diameter (mm) Kileforhold h/D Flowområde (m³/h) Længde (mm) Arbejdstryk (MPa) Middel temperatur (℃) Vandkalibreringsnøjagtighed (eller oliekalibrering) Flange Standard
XG-LX-G-15 15 0,2 ~ 0,5 0,28 ~ 2,7 600 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-25 25 0,2 ~ 0,5 0,8 ~ 7,5 600 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-40 40 0,2 ~ 0,5 1,5 ~ 21 700 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-50 50 0,2 ~ 0,5 3 ~ 33 700 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-80 80 0,2 ~ 0,5 6 ~ 75 800 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-100 100 0,2 ~ 0,5 17 ~ 100 800 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-150 150 0,3 ~ 0,5 45 ~ 310 1000 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-200 200 0,3 ~ 0,5 68 ~ 460 1000 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-250 250 0,3 ~ 0,5 109 ~ 865 1200 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-300 300 0,3 ~ 0,5 155 ~ 1225 1200 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
