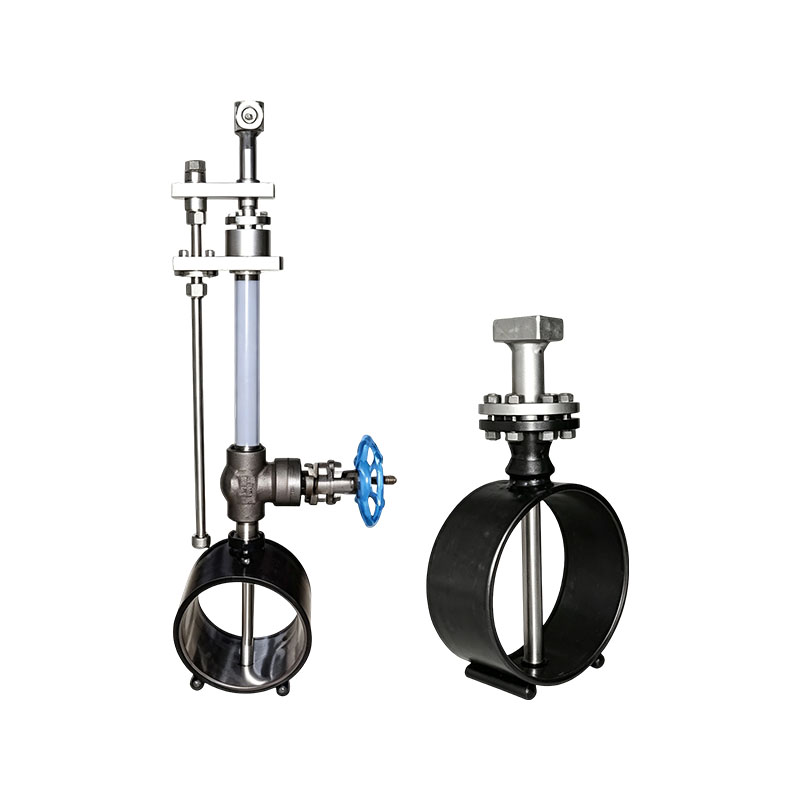

XG-DRB Dilbar flowmåler

XG-DRB Dearbar ensartet flowmåler er en ny type plug-in flowmåler, der bruger differenstrykprincippet til flowmåling og følger Bernoullis ligning: Q=KxCx root DP. Det er i øjeblikket internationalt anerkendt som den mest nøjagtige, gentagelige og pålidelige flowmåler til engangsflowdetektion. Den enkle struktur, nem montering og demontering, lavt tryktab og lave omkostninger ved brug og vedligeholdelse gør det til en energibesparende og økonomisk flowmåler, der er værd at promovere og bruge. Især i tilfælde af rørledninger med en diameter større end 200 millimeter er fordelene ved den gennemsnitlige rørflowmåler mere indlysende. Udbredt i industrier som kraft, metallurgi og petrokemikalier.

Arbejdsprincip:
XG-DRB Dearbar konstant hastighed flowmåler måler flow gennem differenstrykket genereret før og efter dens unikke følersonde. Når væske strømmer gennem sonden, genereres et højtryksfordelingsområde foran, som er lidt højere end det statiske tryk i rørledningen. Ifølge Bernoulli-ligningsprincippet stiger væskens hastighed, når den strømmer gennem sonden, og der produceres et lavtryksfordelingsområde på bagsiden af ​​sonden, hvor trykket er lidt lavere end rørledningens statiske tryk. Efter differenstrykvæsken er strømmet gennem sonden, opstår der hvirvler på begge sider af sonden, og der genereres et delvist vakuum på bagsiden af ​​sonden. Det gennemsnitlige høje tryk i højtryksområdet overføres til differenstrykinstrumentets positive trykkammer gennem sondehøjtryksledningen; Det gennemsnitlige lavtryk i lavtryksområdet overføres til differenstrykinstrumentets undertrykskammer gennem sondens lavtryksrør. Differenstrykinstrumentet måler forskellen mellem det gennemsnitlige højtryk og det gennemsnitlige lavtryk, og efter en kvadratrodsberegning afspejler det størrelsen af ​​væskens gennemsnitlige strømningshastighed. Den gennemsnitlige strømningshastighed er proportional med strømningshastigheden og kan derefter bruges til at beregne volumenstrømningshastigheden eller massestrømningshastigheden for væsken i rørledningen.

Produktegenskaber:
1. Multiple anvendelsesmedier og bredt måleområde. Velegnet til forskellige væsker (gas, væske, damp) med diametre fra 38 mm til 15000 mm, et maksimalt tryk på 40 MPa og en maksimal temperatur på 550 ° C eller højere. Når det kræves, kan det også garantere ± 0,1%, især velegnet til industriel proceskontrol;
2. Enkel struktur og let vægt;
3. Let at installere og adskille, lave omkostninger, og kan installeres og vedligeholdes online;
4. Lave krav til lige rørsektioner. Kravet til længden af ​​den lige rørsektion er relativt lav sammenlignet med åbningspladen, generelt omkring 10 til 25 gange diameteren;
5. Lavt tryktab og betydelig energibesparelse. Det uoprettelige tryktab er 2% til 15% af signaltryktabet, hvilket kun er en tiendedel af det uoprettelige tryktab for almindeligt anvendte åbningsflowmålere. De årlige driftsomkostninger er 1/40 til 1/50 af åbningspladen;
6. Konstant væskekoefficient (K), stabilt målesignal og små udsving;
7. Høj nøjagtighed og god langsigtet stabilitet;
8. Selve sondetrykmålingen er antiblokerende, og sonden er designet med en højstyrkestruktur med dobbelt hulrum i ét stykke;
9. Venligt menneske-maskine-interface, 360-graders roterbart LCD-målerhoved; Det kan vise øjeblikkelig flowhastighed, kumulativ flowhastighed, søjlediagramprocent osv.

Vigtigste anvendelsesområder:
1. Måling af primær- og sekundærluft i kraftværker
2. Måling af højovnsgas;
3. Måling af ethan, ethylen, naturgas osv.;
4. Måling af gas, nitrogen, oxygen osv.;
5. Trykluftmåling:
6. Måling af mættet damp, høj- og lavtryksdamp:
7. Måling af postevand, cirkulerende vand osv.
