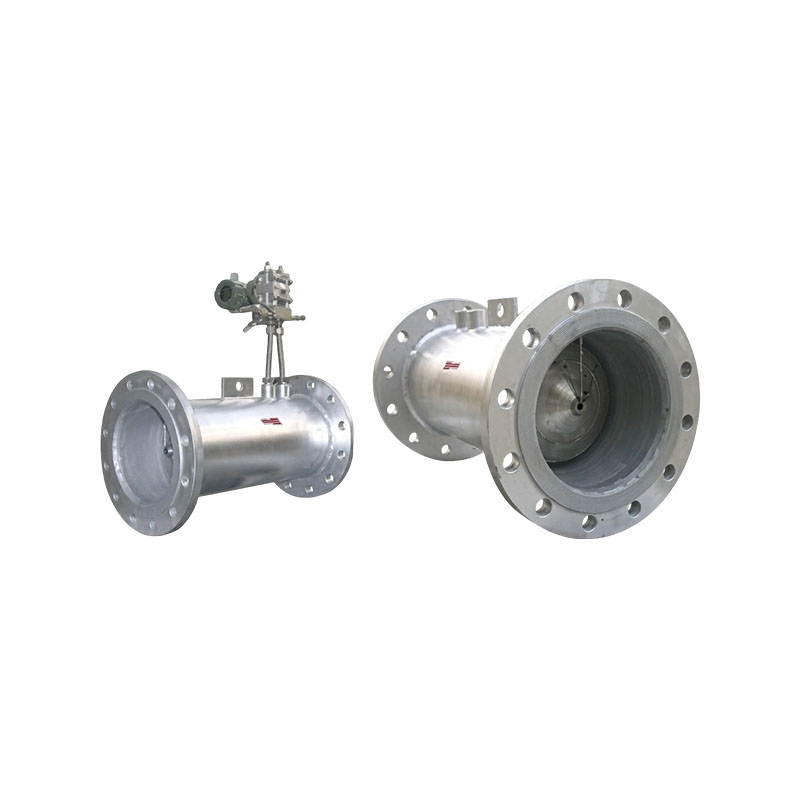

XG-V Series V-notch flowmålere

XG-V Series V-notch flowmålere er differenstrykinstrumenter, der måler væskeflow inde i et rør baseret på lovene om bevarelse af masse og energi. Den anvender innovativt en V-formet kegle ophængt i midten af ​​rørledningen som et drosselelement, som har de unikke fordele ved selvopretning og selvrensende. Det er en ny type instrument med en bred vifte af anvendelser.

Produktegenskaber:
1. XG-V kegleflowmålerens selvrensende funktion sænker strømningshastigheden i midten af rørledningen og accelererer strømningshastigheden nær rørvæggen, når væsken passerer gennem den V-formede kegle, hvilket gør det vanskeligt for snavs at aflejre sig på droslingselementet, hvilket er en fordel for nøjagtig og stabil måling.
2. XG-V kegleflowmåleren har en selvkorrigerende funktion. Den V-formede kegle, som kan sænke strømningshastigheden i midten af ​​rørledningen og accelerere strømningshastigheden nær rørvæggen, forbedrer effektivt fordelingen af ​​væskestrømningshastigheden, opnår selvopretning og forkorter i høj grad længden af ​​de forreste og bagerste lige rør. Så længe den når forreste 0-3DN og bagerste 0-1DN, kan den bruges.
3. God slidstyrke, god langtidsstabilitet og høj måling gentagelighed.
4. Den specielle struktur har lavt tryktab, med tryktab i området fra 1/3 til 1/5 af åbningspladen. Områdeforholdet er 10:1 (special op til 30:1).
5. Den specielle struktur er velegnet til måling af lavt statisk tryk og lav flowhastighed.
6. På grund af den unikke struktur af den koniske flowmåler bruges den ofte som blander i mange tilfælde.
7. Velegnet til arbejdstemperaturer op til 850 ° C og tryk op til 42 MPa. Hvis der anvendes specielle materialer, er rækkevidden endnu højere.
8. Af hensyn til brugernes bekvemmelighed har vores virksomheds XG-V kegleflowmåler både integrerede og delte strukturer.
9. Vores firmas patenterede plug-in XG-V kegle flowmåler system løser problemet med de høje omkostninger ved at bruge V-kegle sensorer til store diametre, bevarer fordelene ved V-kegle måling, udvider i høj grad anvendelsesområdet for V-kegle flowmålere og løser problemet med lille differenstryk i rørledninger med stor diameter, hvilket gør måling upraktisk. Har god økonomi, aktualitet og stabilitet.
10. Den intelligente integrerede V-kegle flowmåler vedtager avanceret kredsløbsdesign, kraftfulde funktioner, lavt strømforbrug, en stor skærm LCD til flowinformation og avanceret intern hukommelse for at sikre datasikkerhed.
11. Det integrerede V-kegle flowmålersystem kan drives af batterier og ekstern 24VDC, udsender 4-20 mA og pulssignaler og har HART-protokollen.

Vigtigste salgsargumenter:
1. Krav til korte lige rørsektioner: Udstyret med strømningsfelt-ensretningseffekt, er kun 0-3D opstrøms og 0-1D nedstrøms lige rørsektioner nødvendige. Det kan også installeres og bruges til renovering på stedet og smalle rørledningsrum, hvilket reducerer byggeomkostningerne.
2. Velegnet til snavsede og komplekse medier: Den ringformede drosselstruktur har en selvblæsende og selvrensende effekt, som gør det svært for støv at samle sig og blokere. Det kan måle gas-, væske- og dampmedier, der indeholder urenheder, er tilbøjelige til at afskalning og har høj viskositet.
3. Stabil og pålidelig måling: Ingen bevægelige dele, god repeterbarhed, slidstyrke, lille langsigtet nøjagtighedsdæmpning, stabil måling under høje og lave flowhastighedsforhold, bredt områdeforhold.
4. Lille tryktab: Sammenlignet med åbningsplade-drosselanordninger har den lavere tryktab, sparer systemets energiforbrug og er velegnet til store rørdiametre og kontinuerlige uafbrudte produktionsforhold.

Applikationsindustri:
1. Petroleums- og naturgasindustrien: procesmåling og handelsafregning af råolie, raffineret olie, naturgas og olie- og gasmedier indeholdende urenheder.
2. Kemisk og petrokemisk industri: flowovervågning af procesgasser, damp, ætsende medier, slam og let krystalliserbare væsker.
3. El- og termisk kraftindustri: flowmåling af kedeldamp, fødevand, kondensat, gas, røggas osv. i termiske kraftværker og centralvarmeprojekter.
4. Metallurgisk industri: Flowdetektion af industrielle medier såsom højovnsgas, koksovnsgas, cirkulerende vand, trykluft og gylle.
