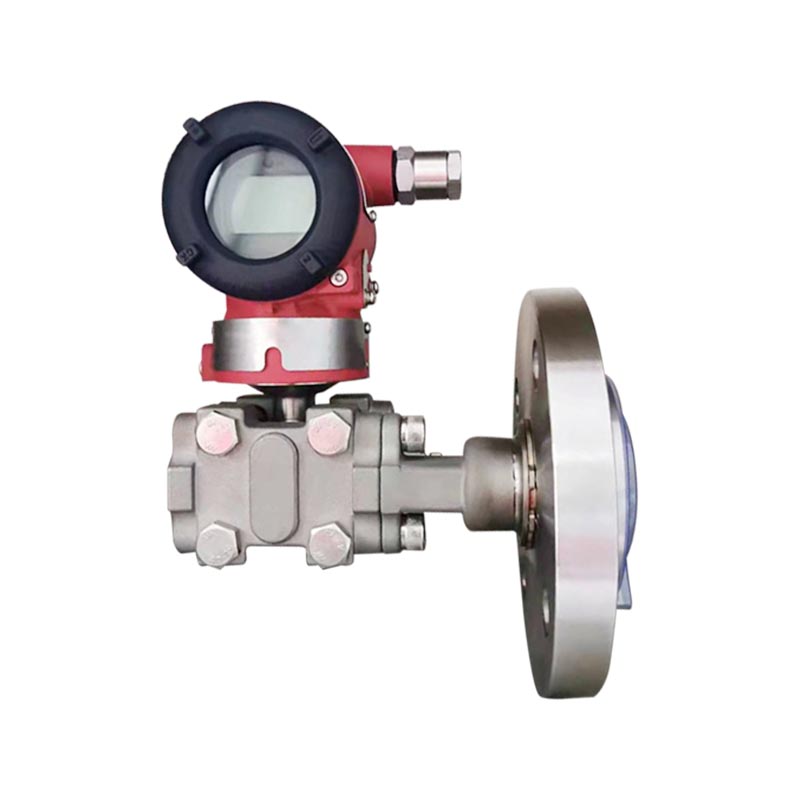

XG3051LT Differentialtryk væskeniveautransmitter

Produktintroduktion:
XG3051LT er en 3051-serie enkeltflange fjerntliggende differenstryk væskeniveautransmitter. Baseret på princippet om kapacitiv sensing kommer flangeisolationsmembranen direkte i kontakt med det målte medium og konverterer den statiske trykforskel, der genereres af væskeniveauet, til 4-20mA HART digitalt signaludgang. Det bruges specifikt til at løse problemet med høj viskositet, let krystallisering, let sedimentering og måling af stærkt korrosionsmedium væskeniveau, hvilket eliminerer behovet for trykrør og undgår rørledningsblokering.

Applikationsindustri:
1. Petrokemisk industri: måling af væskeniveauer i reaktionsbeholdere, lagertanke, viskøse materialer, let krystalliserbare medier og tofasede grænseflader.
2. Vandbehandling miljøbeskyttelse: overvågning af væskeniveauer i spildevandstanke, kemikalietanke, slamtanke og suspenderede faste stoffer.
3. Farmaceutisk industri: væskeniveauer i reaktionstanke, ingredienstanke, stærkt ætsende lægemidler og sanitære tankniveauer.
4. Mad og drikke: materialer med høj viskositet såsom saucer og sirupper kan opbevares i tanke med valgfri sanitære flangestrukturer.

Kontakt os
PREV：Ingen tidligere artikelNÆSTE：XG3051DP Differenstryktransmitter
FAQ Procesforbindelsesinstruktioner Input Output Svartid Generelle betingelser Elektriske forbindelser Model- og specifikationskodetabel

Q1: Hvad er forskellen mellem XG3051LT og XG3051DP?
A: XG3051DP er en almindelig differenstryktransmitter, der kræver en ekstern trykledning; XG3051LT er en fjerntransmissionstype med enkeltflange, udstyret med en isolationsflangemembran og kræver ikke et trykrør. Den er velegnet til måling af væskeniveauer i viskøse, krystallinske og let tilstoppede medier, men ikke egnet til flowmåling.

Q2: Hvad er årsagen til unøjagtig væskeniveaumåling og store udsving?
A: ① Flangemembranen er dækket af materialeophobning og afskalning; ② Silikoneoliepåfyldningssystemet oplever overophedning og undertryk, hvilket fører til fordampning af silikoneolie; ③ Range migration indstillingsfejl; ④ Densiteten af ​​tankmediet er ændret. Prioriter kontrol af flangemembranens arbejdstilstand, og genkalibrer derefter nulpunktet og området.

Q3: Hvordan vælger man plug-in membran og flad flange?
A: Mediet er tilbøjeligt til at sætte sig og hænge på væggen. Vælg en indsættelig membran for at undgå, at membranen bliver dækket af sediment på tankvæggen; Mediet er rent og fri for bundfald, og der kan vælges en flad flange.

Q4: Hvilket medie kan ikke bruges direkte med 316L film?
A: Under forhold med højt chloridionmedium, stærk syre og alkali og stærk korrosion, vil 316L korrodere og kræver valg af Hastelloy C-, Monel- eller tantalfilmplader; Arbejdsforhold ved høje temperaturer kræver bekræftelse af påfyldningsvæskens temperaturmodstandsniveau.

Lavtryks-sideprocestilslutningsinstruktioner

1/2-NPT rustfrit stål elliptisk flange (kode 1) 100016 1. Trykkammerflange
2. O-ringstætning
3. NPT 1/2 elliptisk flangeforbindelse
4. Bolt
M20x1,5 rustfrit stål T-stik (kode 2) 100007 1. Trykkammerflange
2. M20×1,5 T-formet hangevindbeslag
3. Bolt
4. O-ring
5. M20×1,5 møtrik
6. Trykindføringsrør

Måleparametre: Differenstryk, væskeniveau

Måleområde
Nedre grænse Fra -100 % URL (kontinuerlig justerbar)
Øvre grænse Op til 100 % URL (kontinuerlig justerbar)
Tabel 1 — Forholdet mellem områdekode og område
Områdekode Minimum rækkevidde Maksimal rækkevidde Nominel tryk (maks.)
B 1 kPa 6 kPa Niveauflangens nominelle tryk
C 4 kPa 40 kPa
D 25 kPa 250 kPa
E 200 kPa 2 MPa
Tabel 2 Nominel tryk for niveauflangen
Niveau Flange Type Nominel diameter Minimum rækkevidde
Enkelt fjerntætning Dobbelt fjerntætning
Flad Type DN 50/2" 10 kPa 10 kPa
Flad Type DN 80/3" 6 kPa 1 kPa
Flad Type DN 4" 6 kPa 1 kPa
Indsat Type DN 50/2" 16 kPa 16 kPa
Indsat Type DN 80/2" 6 kPa 1 kPa
Indsat Type DN 4" 6 kPa 1 kPa

Minimumsspændvidden for differenstrykniveautransmitteren skal være den største værdi af minimumsspændvidderne i tabel 1 og tabel 2. Det justerede spændvidde må ikke være mindre end dette minimumsspændvidde.
Niveautransmitterens maksimale spændvidde skal være den mindste værdi mellem transmitterlegemets maksimale spændvidde og niveauflangens nominelle tryk.

Udgangssignal
2-leder, 4–20 mA DC HART-udgang, digital kommunikation; HART-protokollen er overlejret på 4-20 mA DC-signalet.
Udgangssignalgrænser: Imin = 3,9 mA, Imax = 20,5 mA

Alarmstrøm (konfigurerbar tilstand)
Lav alarmtilstand (minimum) 3,7 mA
Høj alarmtilstand (maksimum) 21 mA
Ingen alarmtilstand (Hold) Beholder den gyldige strømværdi før en fejl
Standardindstilling af alarmstrøm Høj alarmtilstand


Dæmpningskonstanten for forstærkerkomponenten er 0,1 s. Tidskonstanten for sensoren og niveauflangen varierer fra 0,2 til 2 s, afhængigt af sensorens spændvidde, turndown-forhold, kapillarrørets længde og viskositeten af ​​påfyldningsvæsken.
Yderligere justerbar tidskonstant: 0,1 ~ 60 s.

Niveauflangetransmitteren kan monteres direkte i enhver position.
Den optimale installationstilstand er at holde procesflangens akse lodret. Enhver positionsafvigelse vil forårsage et korrigerbart nulskift. Elektronikhuset kan drejes op til 360°, og sætskruer kan fastgøre det i enhver position.

Miljøforhold

Omgivelsestemperatur
Minimum Afhænger af påfyldningsvæske
Maksimum 85 °C
Med lokal display og FKM-segl −20 ~ 65 °C
Opbevarings-/transporttemperatur
Minimum Afhænger af påfyldningsvæske
Maksimum 85 °C
Relativ luftfugtighed 0 ~ 100 %
Stødmodstand
Acceleration 50 g
Varighed 11 ms
Vibrationsmodstand 2 g op til 500 Hz
EMC (elektromagnetisk kompatibilitet) Se tabel 3 "EMC-tillæg"

Procesmiddelgrænsetemperaturgrænse
Mellemtemperatur: -30~180°C

Middel temperaturgrænse −30 ~ 180 °C
Transmitters kropstrykgrænser Fra 3,5 kPa absolut tryk op til nominelt tryk. Overtryksbeskyttelse kan nå 1,5 gange det nominelle tryk, der påføres på begge sider af transmitteren samtidigt.
Niveauflange nominelt tryk
ANSI standard 150 psi ~ 600 psi
DIN standard PN 1,6 MPa ~ PN 10 MPa
Enkeltsidet overbelastningsgrænse Lavtryksside: nominelt tryk for senderens krop; Højtryksside: nominelt tryk på niveauflange. Korrigerbar nuldrift kan forekomme.
Vægt DN 50/2": ca. 7 ~ 10 kg
DN 80/3": ca. 8 ~ 11 kg
DN 4": ca. 9 ~ 12 kg
Eksplosionsbeskyttelse
NEPSI flammesikker godkendelse Ex dⅡC T6
NEPSI egensikker godkendelse Ex iaⅡC T4
Tilladt driftstemperatur −40 °C ~ 65 °C

Strømforsyning og belastningsforhold
Forsyningsspænding 24 V
Indlæs formel R ≤ (Us − 12 V)/Imax kΩ hvor Imax = 23 mA
Maks. Forsyningsspænding 42 VDC
Min. Forsyningsspænding 12 VDC; 15 VDC (til baggrundsbelyst LCD-skærm)
Belastningsområde for digital kommunikation 230 ~ 600 Ω
Materialer
Målekapsel 316L rustfrit stål
Diafragma 316L rustfrit stål, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Procesflange 304 rustfrit stål
Fyld væske Silikoneolie, Vegetabilsk olie
Pakning Nitrilgummi (NBR), Fluorelastomer (FKM), PTFE
Senderhus Aluminiumslegering med epoxybelægning på overfladen
Hustætning Nitrilgummi (NBR)
Navneskilt 304 rustfrit stål
Elektrisk tilslutning M20×1,5 kabelforskruning. Klemmer egnet til ledere på 0,5 ~ 2,5 mm²
Procesforbindelse Lavtrykssiden af transmitteren: UNF 7/16" indvendigt gevind. Niveauflange på højtrykssiden overholder ANSI- eller DIN-standarderne. Direkte montering tilgængelig, se måltegning.
Indkapslingsbeskyttelsesklassificering IP67

Tabel 3 EMC-tillæg
Nej. Test vare Grundlæggende standard Testtilstand Præstationsniveau
1 Udstrålet emission (indkapsling) GB/T 9254-2008 Tabel 5 30 MHz ~ 1000 MHz Bestå
2 Ledet emission (DC Power Port) GB/T 9254-2008 Tabel 1 0,15 MHz ~ 30 MHz Bestå
3 Elektrostatisk udladning (ESD) immunitet GB/T 17626.2-2006 4 kV (kontakt) 8 kV (luft) B
4 Udstrålet RF elektromagnetisk feltimmunitet GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Magnetisk feltimmunitet for strømfrekvens GB/T 17626.8-2006 30 A/m A
6 Elektrisk hurtig forbigående / burst immunitet GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Overspændingsimmunitet GB/T 17626.5-2008 1 kV (Line-to-Line)2 kV (Line-to-Earth) (1,2 us/50 us) B
8 Ledet forstyrrelsesimmunitet induceret af RF-felter GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Bemærkninger:
(1) Ydeevneniveau A: Under testning forbliver ydeevnen normal inden for grænserne for tekniske specifikationer.
(2) Ydeevneniveau B: Under test kan funktion eller ydeevne blive midlertidigt forringet eller tabt, men den kan genoprettes automatisk. Den faktiske driftsstatus, lagrede og andre data forbliver uændrede.

Dimensioner

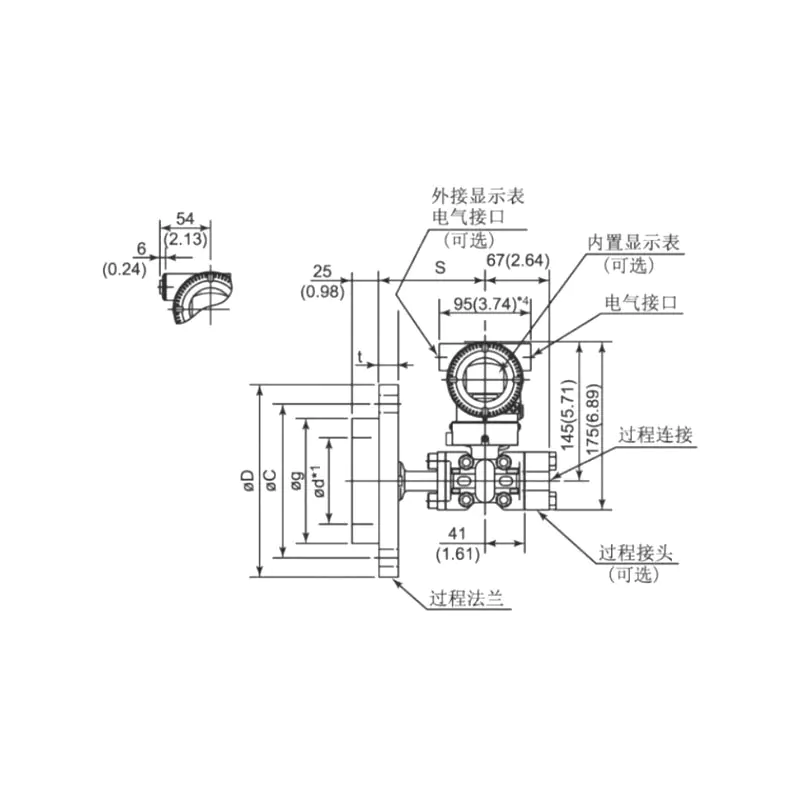

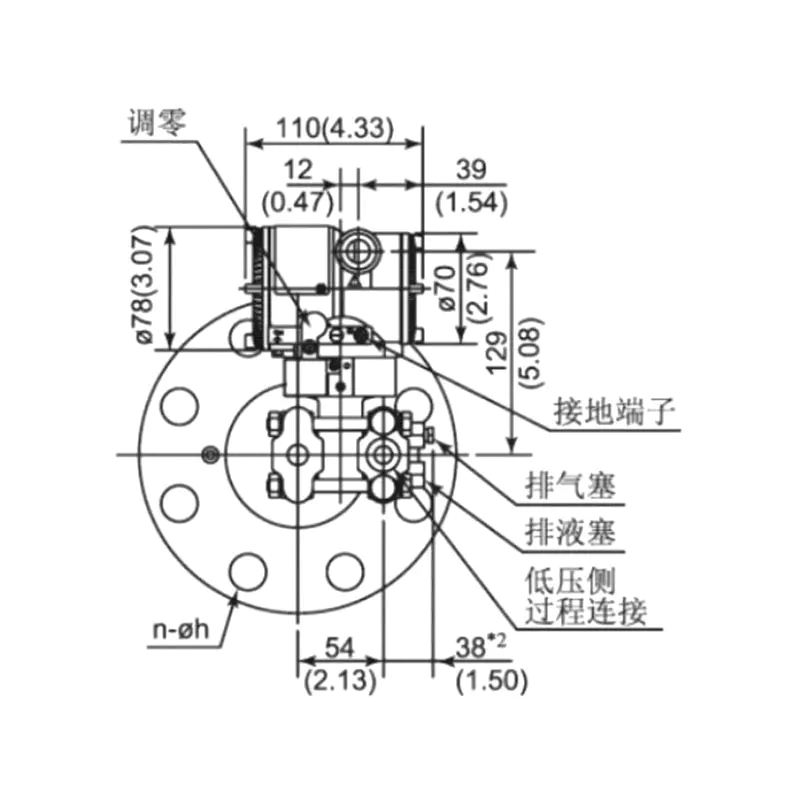

Flad flange Flad flange
100011 100002

Tabel 4 Niveauflange Måltegning
Nominel diameter Nominel tryk ΦD ΦC Φd1*1 (indsæt type) Φg t Bolte
Antal tråd
DN 50 (Tætningsflade DIN 2526 Type E) (Flange DIN 2501) PN1,6/4MPa 165 125 48.3 102 20 4 M16
PN 6,4 MPa 180 135 48.3 102 26 4 M20
PN 10MPa 195 145 48.3 102 28 4 M20
DN 80 (Tætningsflade DIN 2526 Type E)(Flange DIN 2501) PN1,6/4MPa 200 160 76 138 24 8 M16
PN 6,4 MPa 215 170 76 138 28 8 M20
PN 10MPa 230 180 76 138 32 8 M24
DN 2" (ANSI B 16.5 RF-type) 150psi 152.4 120.6 48.3 92.1 17.4 4 M18
300psi 165.1 127 48.3 92.1 20.6 8 M18
600psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (ANSI B 16.5 RF-type) 150psi 190.5 152.4 76 127 22.2 4 M16
300psi 209.5 168.3 76 127 27 8 M20
600psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (ANSI B 16.5 RF-type) 150psi 229 191 89 157 30 8 M18
300psi 255 200 89 157 32 8 M18

Bemærk: Brugere kan valgfrit installere bolte og møtrikker.

Figur 5: Elektrisk tilslutningsdiagram
100025

Bemærk: Hurtig interface-funktionen svarer til signalterminalen.

XG3051 Differenstrykniveau Transmitter Flange Delvalgskode
1 Væskeforseglet samling
LT Niveauflange, uden kapillarrør, ⊕ side
2 Rækkevidde
2 0-100Pa ~ 1kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10mbar)
3 0-200Pa ~ 6kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60mbar)
4 0-400 Pa ~ 40 kPa (0-40 ~ 4000 mmH₂O) / (0-20 ~ 400 mbar)
5 0-2,5 kPa ~ 250 kPa (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500 mbar)
6 0-30 kPa ~ 3 MPa (0-2 ~ 200 mH2O) / (0-0,3 ~ 30 bar)
7 0-140 kPa ~ 14 MPa (0-3 ~ 300 mH2O) / (0-1,4 ~ 140 bar)
3 Procesforbindelse Nominel diameter Forseglingstype Membran/tætningsflademateriale
A DN50 DIN 2501 DIN2501 Type E DN2526 316L rustfrit stål
B DN50 DIN 2501 DIN2502 Type E DN2526 Hastelloy C
C DN50 DIN 2501 DIN2503 Type E DN2526 Tantal
H DN80 DIN 2501 DIN2504 Type E DN2526 316L rustfrit stål
I DN80 DIN 2501 DIN2505 Type E DN2526 Hastelloy C
G DN80 DIN 2501 DIN2506 Type E DN2526 Tantal
D DN2" ANSI B 16.5 ANSI B 16.5 RF Type ANSI B 16.5 316L rustfrit stål
E DN2" ANSI B 16.5 ANSI B 16.6 RF Type ANSI B 16.5 Hastelloy C
F DN2" ANSI B 16.5 ANSI B 16.7 RF Type ANSI B 16.5 Tantal
K DN3" ANSI B 16.5 ANSI B 16.8 RF Type ANSI B 16.5 316L rustfrit stål
L DN3" ANSI B 16.5 ANSI B 16.9 RF Type ANSI B 16.5 Hastelloy C
M DN3" ANSI B 16.5 ANSI B 16.10 RF Type ANSI B 16.5 Tantal
N DN4" ANSI B 16.5 ANSI B 16.11 RF Type ANSI B 16.5 316L rustfrit stål
O DN4" ANSI B 16.5 ANSI B 16.12 RF Type ANSI B 16.5 Hastelloy C
P DN4" ANSI B 16.5 ANSI B 16.13 RF Type ANSI B 16.5 Tantal
Z Særlig tilpasning
4 Nominel tryk/trykklasse Flangetryk standard
1 PN 1MPa/4MPa DIN 2501
2 PN 6,4 MPa DIN 2501
3 PN 10MPa DIN 2501
6 150psi ANSI B 16.5
7 300psi ANSI B 16.5
8 600psi ANSI B 16.5 (undtagen DN4" ANSI B 16.5)
5 Tilslutningstype
F Flad Type
H Indsatstype, 316L rustfrit stål Indstikslængde 50 mm
I Indsatstype, 316L rustfrit stål Indstikslængde 100 mm
G Indsatstype, 316L rustfrit stål Indstikslængde 150 mm
L Indsatstype, Hastelloy C Indstikslængde 50 mm
M Indsatstype, Hastelloy C Indstikslængde 100 mm
N Indsatstype, Hastelloy C Indstikslængde 150 mm
Z Særlig tilpasning
6 Påfyldningsvæske Temperaturområde
W Lavtemperatur silikoneolie −65 ~ 145°C
S Omgivelsestemperatur silikoneolie -30 ~ 200°C
H Højtemperatur silikoneolie -10 ~ 350°C
U Ultra-høj temperatur silikoneolie 0 ~ 415°C
V Vegetabilsk olie 0 ~ 250°C
F Fluoreret olie -30 ~ 260°C
7 Befugtet flangemembranfladekonfiguration
N Ingen
1 316L belagt med FEP (fluoreret ethylenpropylen), Temp ≤180°C
2 316L belagt med PFA (Perfluoroalkoxy), Temp ≤260°C
3 Membran lamineret med PTFE-film (Polytetrafluorethylen-film) [2], Temp ≤200°C (Ikke relevant for indsatstype)
4 316L belagt med FEP (fluoreret ethylenpropylen), Temp ≤180°C (Insert type only)
5 316L belagt med PFA (Perfluoroalkoxy), Temp ≤260°C (Insert type only)
6 Forgyldt 316L
7 Rubinbelagt 316L
8 Anti-vakuum behandling
