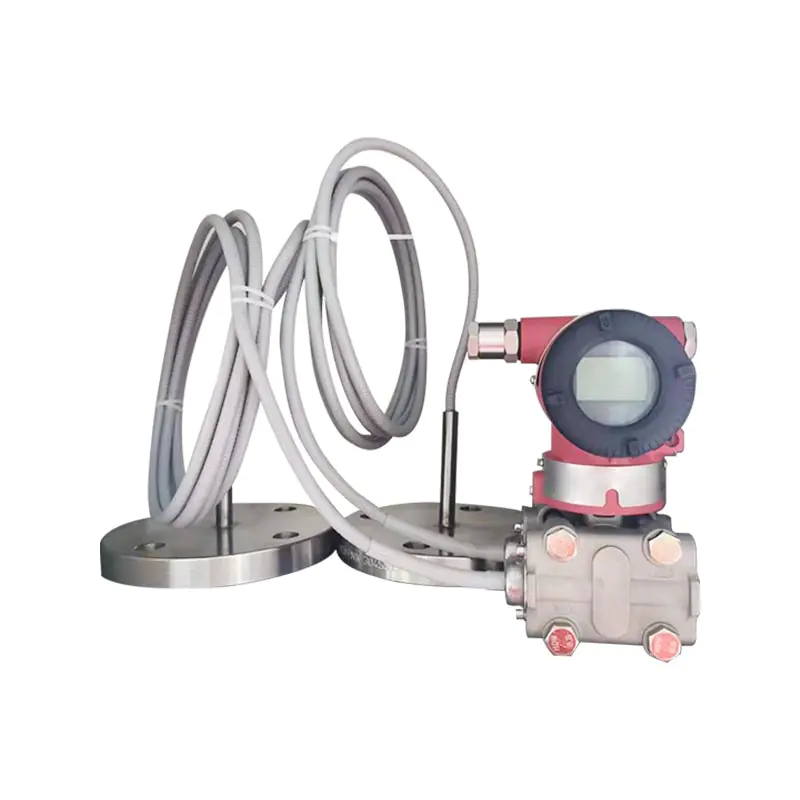

XG3051DP Differenstryk fjerntransmitter

Q1: Hvad er hovedformålet med XG3051DP dobbeltflange fjernsender til måling?
A: Anvendes hovedsageligt til måling af differenstryk; bruges ofte til måling af væskeniveau, flowhastighed og medium densitet i lukkede tanke. Dobbeltflange kapillær isoleringsstruktur, velegnet til høj viskositet, nem krystallisering, stærk korrosion og højtemperaturmedier, for at undgå medium blokering og korrosion af sensorlegemet, output 4-20mA HART og grænseflade med DCS/PLC-system.
Q2: Hvad er årsagerne til unøjagtig nulpunkt og numerisk drift efter dobbeltflangeinstallation?
A: Drift kan være forårsaget af miljømæssige temperaturændringer, kapillær kompression, membranskalering og krystallisering og forkerte migrationsparametre. Efter installationen skal der udføres nulpunktsmigrering på stedet; Undgå klemning og bøjning med lille radius af kapillærer; Når driftstemperaturen ændrer sig væsentligt, øges instrumentets dæmpning passende.
Q3: Hvordan vælger man materialet til flangemembranen?
A: 316L rustfrit stål er valgt til normale arbejdsforhold; Ætsende medier kan vælges fra Hastelloy-legering og tantalfilm. Når du afgiver en ordre, skal du angive mediets navn, temperatur og tryk for nem matchning af membran og kapillærfyldningsvæske.
Q4: Hvad er tabuer for installation af kapillarrør?
A: Skæring eller hård bøjning af kapillarrør er ikke tilladt; den mindste bøjningsradius er > 50 mm, og de kan ikke klemmes eller stødes. Kapillarrøret er fyldt med tætningsvæske indeni. Når først det er beskadiget og lækker, vil instrumentet fejle direkte og kan ikke repareres på stedet.

Behandle tilslutningsinstruktioner for ensidig videresendelse uden fremsendelsesflanger

1/2-NPT rustfrit stål elliptisk flange (kode 1)		1. Trykkammerflange
		2. O-ringstætning
		3. NPT 1/2 elliptisk flangeforbindelse
		4. Bolt
M20x1,5 rustfrit stål T-stik (kode 2)		1. Trykkammerflange
		2. M20×1,5 T-formet hangevindbeslag
		3. Bolt
		4. O-ring
		5. M20×1,5 møtrik
		6. Trykindføringsrør

Måleparametre: Differenstryk, væskeniveau

Minimumsrækkevidden for fjernsenderen bør være den største værdi mellem minimumsområderne i tabel 1 og tabel 2.
Det justerbare område må ikke være mindre end minimumsområdet. Fjernsenderens maksimale rækkevidde skal være den mindste værdi mellem senderens maksimale rækkevidde og niveauflangens nominelle tryk.

Udgangssignal
2-leder, 4–20 mA DC HART-udgang, digital kommunikation; HART-protokollen er overlejret på 4–20 mA DC-signalet.
Udgangssignalgrænser: Imin = 3,9 mA, Imax = 20,5 mA

Dæmpningskonstanten for forstærkerkomponenten er 0,1 s; tidskonstanten for sensoren og fjerntætningsflangen varierer fra 0,2 ~ 6 s, afhængigt af sensorområdet, rækkeviddeforholdet, kapillarlængden og viskositeten af ​​påfyldningsvæsken.
Den ekstra justerbare tidskonstant varierer fra 0,1 ~ 60 s.

Senderhuset kan fastgøres i enhver position. Den optimale installationstilstand er at holde procesflangeakslen lodret. Positionsafvigelse vil forårsage et korrigerbart nulskift. Det elektroniske hus kan drejes op til 360°, og sætskruen kan fastgøre det i enhver vinkelposition.
Fjerntætningsflangen forbindes til en tilhørende flange, der overholder ANSI/DIN-standarderne. Den tilhørende flange skal være udstyret med en blød pakning og monteringsbolte og -møtrikker (bolte og møtrikker er valgfrie for brugere).
For transmittere med dobbelt fjerntætning skal kapillarsamlinger og fjerntætningsflanger installeres i et miljø med den samme omgivende temperatur så vidt muligt.
Den mindste bøjningsradius for kapillæren er 75 mm. Oprulning er strengt forbudt!

Miljøforhold

Procesmiddelgrænsetemperaturgrænse
Middel temperatur: -30~400°C

Bemærk: Der skal lægges særlig vægt på værdier, der overstiger ovennævnte temperatur- og trykområde; disse kan opfyldes igennem
specielt design.

Strøm- og belastningsforhold
Strømforsyningsspændingen er 24V
R≤(Us-12V) /Imax kQ 2
hvor Imax=23 mA
Maksimal strømforsyningsspænding: 42VDC
Minimum strømforsyningsspænding: 12VDC, 15VDC (baggrundsbelyst LCD-skærm)
Digital kommunikationsbelastningsområde: 250~600Q

Bemærk: (1) Beskrivelse af ydeevneniveau: Under test er ydeevnen normal inden for de tekniske specifikationers grænser.
(2) B Ydeevneniveau Beskrivelse: Under testning falder eller forsvinder funktioner eller ydeevne midlertidigt, men kan genoprettes af sig selv; faktiske driftsforhold, lagring og data forbliver uændrede.

Figur 5: Elektrisk tilslutningsdiagram

Bemærk: Hurtig interface-funktionen svarer til signalterminalen.

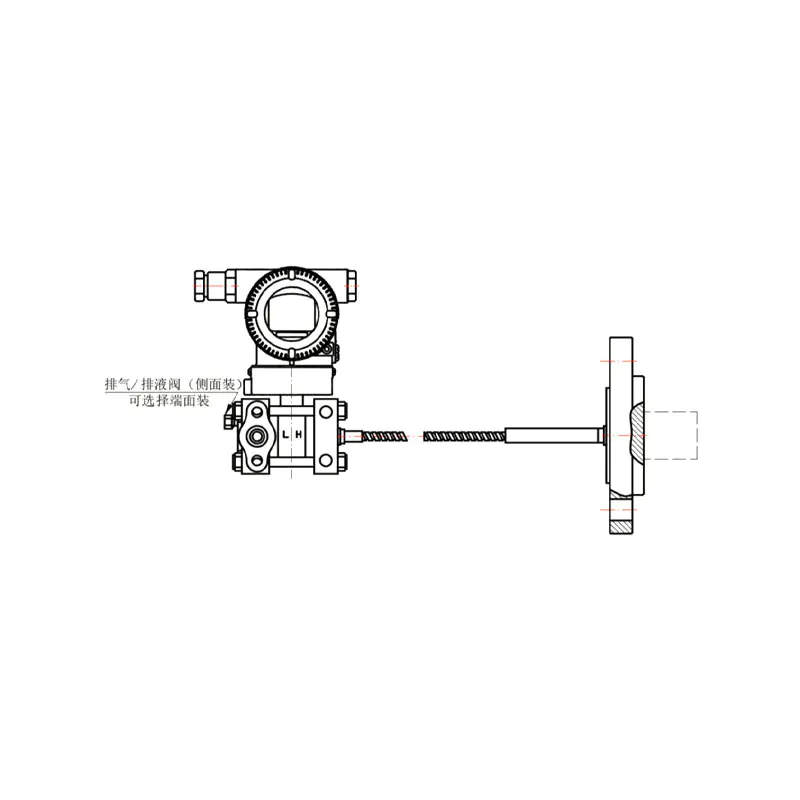

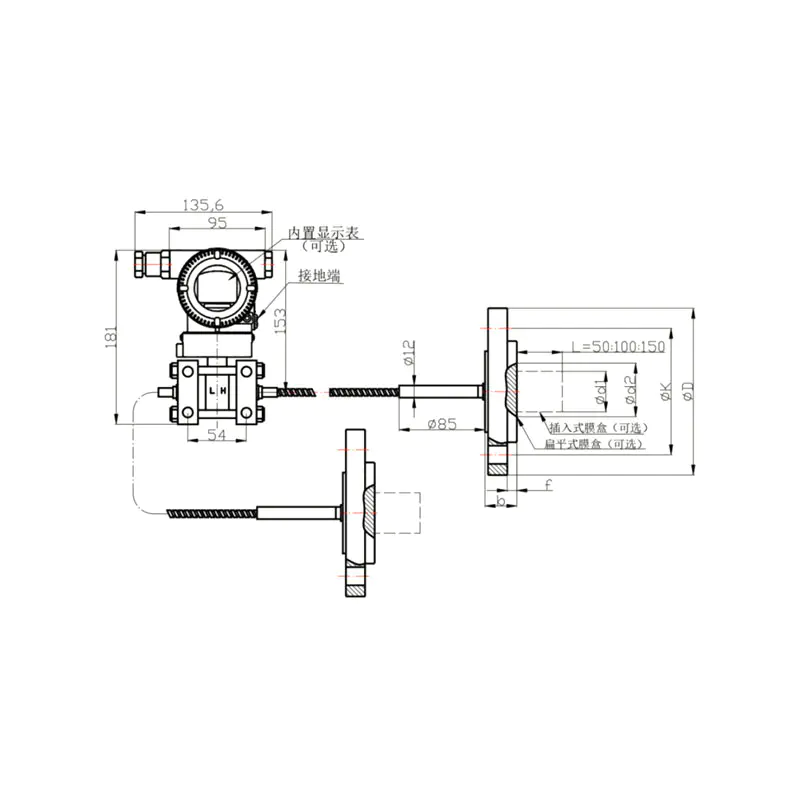

Tegning 1: Grundlæggende type dobbeltsidet differenstryk Fjerntætningssamling Tegning	Tegning 2: Grundtype Enkeltsidet differenstryk Fjerntætningssamling Tegning

Bemærk:
(1) Den enkeltsidede basistype differenstryk-fjerntætningsenhed kan installeres på enten højtrykssiden eller lavtrykssiden af transmitteren.
(2) Installationsmetoden for transmitterhuset til enkeltsidede eller dobbeltsidede basistype differenstryk-fjerntætningsenheder er den samme som for XG3051DP-seriens differenstryktransmitter.

Bemærk:Usercanoptionallyequipinsaatonbosannut.

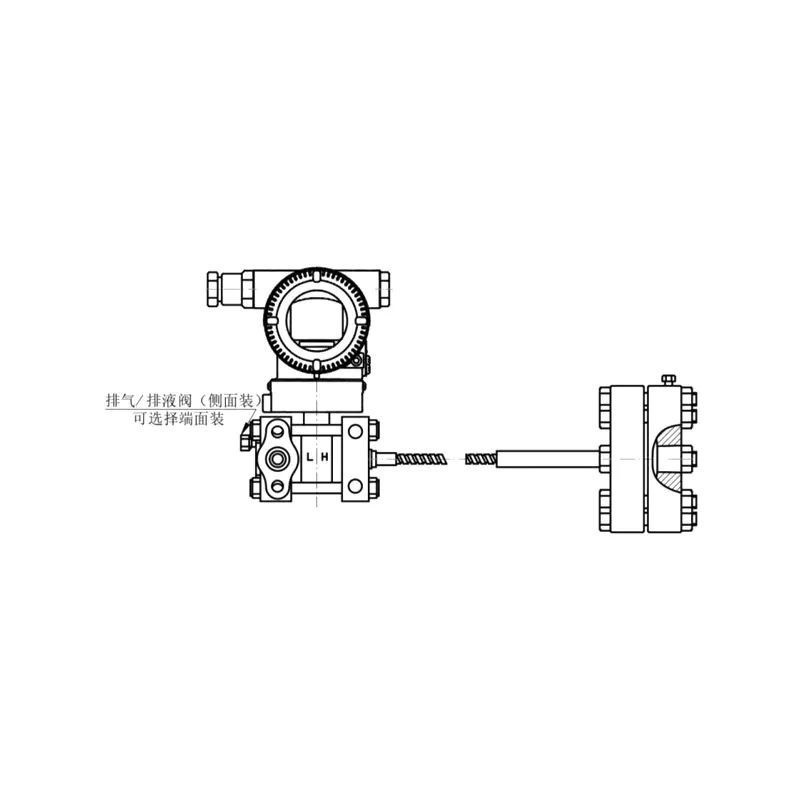

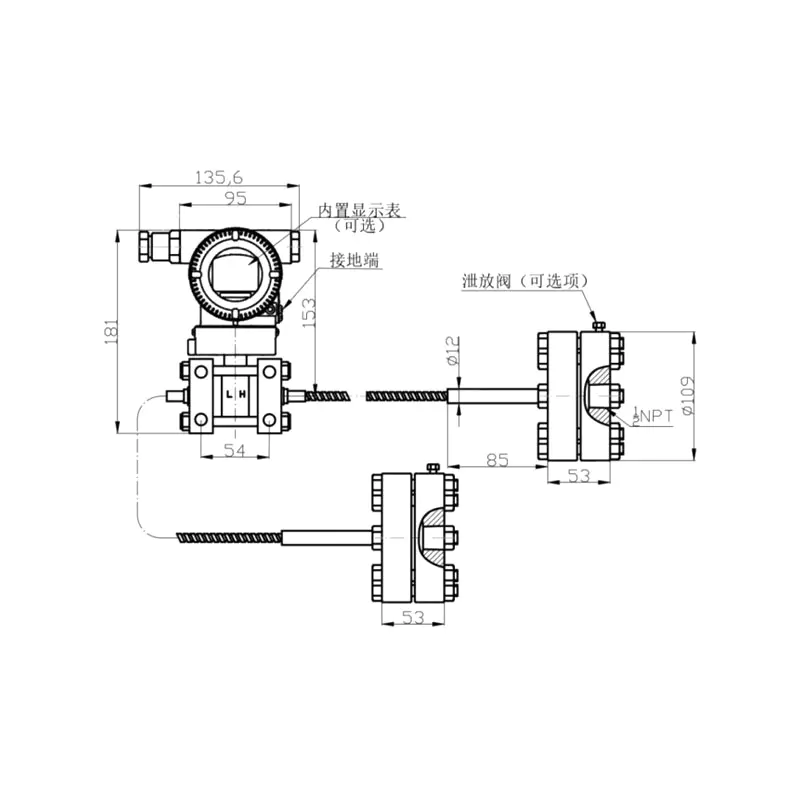

Figur 3	Figur 4 Enkeltsidet gevindmonteret differenstryk-fjerntætningssamling

Bemærk:
(1) Den enkeltsidede gevindmonterede differenstryk-fjerntætningsenhed kan installeres på enten højtrykssiden eller lavtrykssiden af transmitterlegemet.
(2) Installationsmetoden for transmitterhuset til enkeltsidede og dobbeltsidede gevindmonterede differenstrykfjerntætningsenheder er den samme som for XG3051DP-seriens differenstryktransmitter.
