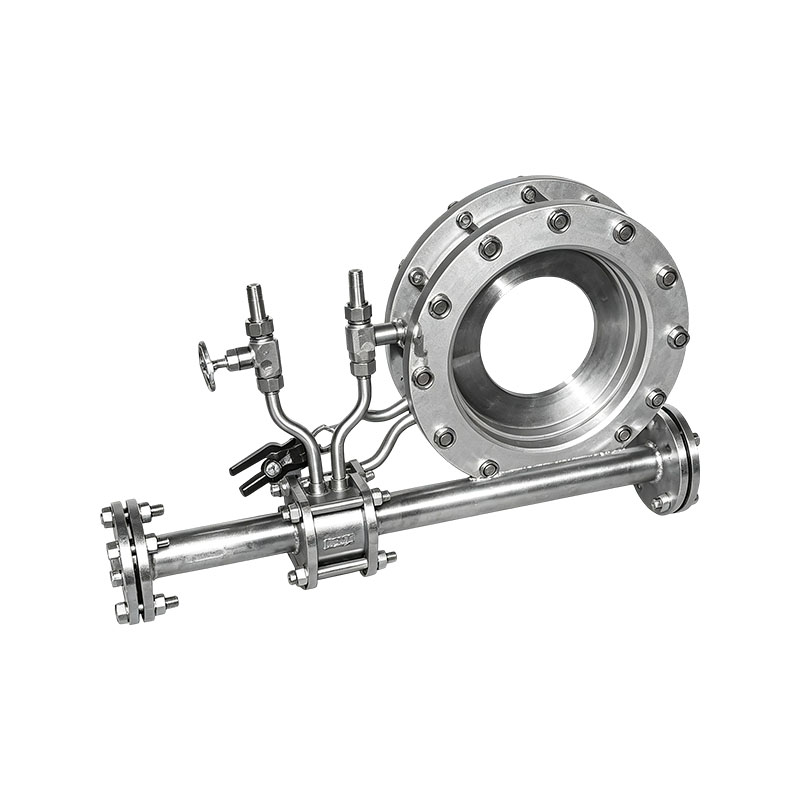

Orifice flowmålerne er differenstryk flowmålere, der repræsenterer de mest historisk etablerede flowmålere i industriel produktion. De udviser forskellige typer, moden teknologi og omfattende applikationer.
Produktegenskaber:
1. Enkel struktur, nem installation, pålidelig drift, lave omkostninger og en vis grad af nøjagtighed
Kan opfylde kravene til industriel produktion.
2. Med en lang historie, rige og pålidelige eksperimentelle data og standardiseret design og behandling
Den internationale standard for standard drosselanordninger (åbningsplader, dyser og Venturi) er
ISO 5167, og den er blevet revideret flere gange. Så længe drosselkomponenterne er designet og behandlet i overensstemmelse med standarderne,
Reel flowkalibrering er påkrævet for at bestemme usikkerhedsområdet.
3. Standard åbningspladen er egnet til en diameter på 50~3000 mm, med en β på 0,2~0,75.
4. Standardmundstykket er egnet til en diameter på 50~500 mm, med en β på 0,2~0,8.
5. Langhalset dyse er velegnet til en diameter på 50-630 mm, med en β på 0,2-0,8.
6. Mekanisk bearbejdning af et Venturi-rør med en diameter på 50-250 mm og en β-værdi på 0,2-0,75.
7. Grovsvejset jernplade med en Venturi-rørdiameter på 200-1200 mm og en β-værdi på 0,2-0,70.
8. Diameteren af det råstøbte Venturi-rør er 100- 800 mm, med en β-værdi på 0,2-0,75.
9. Venturi-dysens diameter er 65-500 mm, med en β-værdi på 0,316-0,775.
10. 1/4 rund hul pladediameter ≤ 500 mm, β er 0,245~0,6.
11. Diameteren af den koniske populationsåbningsplade er ≤ 500 mm, og β er 0,1~0,316.
12. Diameteren af pladen med dobbelt åbning er 40-100 mm, og β er 0,2-0,75.
13. Diameteren af pladen med lille hul er mindre end 50 mm, og β er 0,2~0,75.
14. Diameteren af den skjulte lille hulplade er ≤ 50 mm, og β er 0,2~0,75.
15. Diameteren af højtrykslinseåbningspladen er ≤ 250 mm, og β er 0,2~0,75.
16. Den brede kantåbningsplade har en diameter på 50-400 mm og en β på 0,2-0,75. 17. Diameteren af den cirkulære perforerede plade er 50- 2000 mm, med en β-værdi på 0,1-0,8.
18. Excentrisk åbningsplade med en diameter på 100-1000 mm og en β på 0,46-0,84.
19. Endeåbningspladen (dysen) har en diameter på 100-1000 mm og en β på 0,46-0,84.
20. Trykområdet for ovennævnte droslingsanordning er 0~42MPa, og temperaturen bestemmes af materialet.
21. Skjult dobbelt venturirør, nominel diameter på rørledningen med cirkulært snit: DN=300mm~6000mm, bredde x højden af rektangulær sektionsrørledning: BxH (mm)=300x300~6000x6000, og andre geometriske overfladerørledninger med samme nominelle diameter DN og varierende højde. Nominelt tryk: PN ≤ 2,5 MPa, bestemt af arbejdstemperatur og materiale; differenstrykværdi: (0~100) kPa, gentagen målefejl (stabilitet): ± 10Pa.
22. Vingevindmåleren er særligt velegnet til måling af luftstrøm i stor kaliber, med stabil måling, høj følsomhed, tryktabsforskydning og høj nøjagtighed.
23. Vindmåleanordningens design omfatter en omvendt blæsergrænseflade og en støvudledningsanordning, som er gavnlig for produktvedligeholdelse og øger produktoutput
Pålidelighed.
24. Avanceret og sofistikeret behandlings- og testteknologi forbedrer i høj grad produktets nøjagtighed og stabilitet.
25. Modne droslingskomponenter er integreret med avanceret elektronisk teknologi for at skabe en intelligent integreret flowmåleenhed med flowdisplay på stedet og flere signaludgange (4-20mA, puls, med HART-protokol).
26. Lavt strømkredsløbsdesign reducerer energiforbruget, øger systemets stabilitet og pålidelighed. Det integrerede system har en batteristrømforsyning og et eksternt 24VDC-valg, som er praktisk til installation og brug.
Vigtigste salgsargumenter:
1. Standardisering er moden og kræver ikke egentlig flowkalibrering: den overholder GB/T2624 og ISO5167 standarder. Standard drosselkomponenter kan bruges direkte til måling efter at være blevet behandlet i henhold til specifikationer, hvilket understøtter handelsafregning og målingssporbarhed.
2. Ingen bevægelige dele, holdbare og stabile: rene mekaniske drosselkomponenter, ingen roterende/følende elementer, høj temperatur- og højtryksmodstand, pålidelig langtidsdrift, lang levetid, lav basisvedligeholdelse.
3. Bredt udvalg af mediumtilpasning: Det kan måle gasser, dampe og væsker, understøtte enfasede væsker, og nogle modeller kan tilpasse sig snavsede medier, der indeholder små mængder urenheder. Rørdiameterdækningen er omfattende.
4. Lave samlede omkostninger, fleksibel matchning: enkel struktur, økonomisk pris, kan matches med ethvert mærke af differenstryktransmitter; Flere typer såsom åbningsplade, dyse, Venturi, V-cone osv. kan vælges i henhold til arbejdsforholdene.
Applikationsindustri:
1. Elindustri: Kraftværkskedeldamp, primær/sekundær luft, cirkulerende vand, naturgasenergimåling og energiforbrugsregnskab.
2. Petrokemisk industri: proces råmateriale væske, højtryks proces gas, damp, raffinering pipeline flow overvågning, materiale forhold, handel overdragelse måling.
3. Metallurgisk industri: flowdetektion af højovnsgas, konverterrøggas, kølevand, trykluft, ovntilstandskontrol og energistatistikker.
4. Opvarmning/kommunal energi: måling af damp-, varmtvands- og naturgasledninger i varmenettet, opkrævning af varme og afbalancering af ledningsflow.
