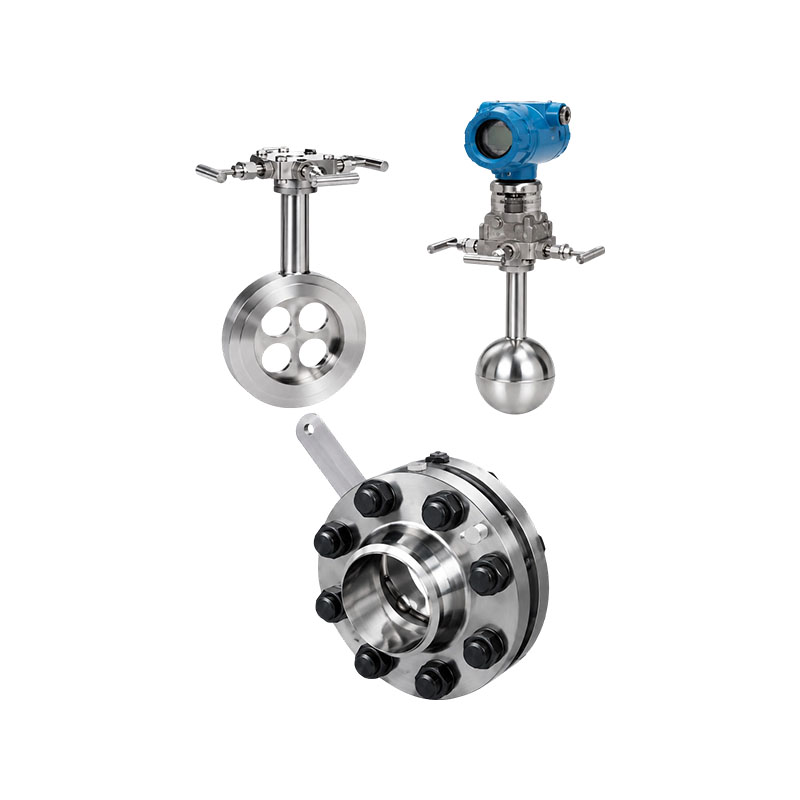

XG-PHL-typen afbalanceret flowmåler har i høj grad forbedret den traditionelle drosselanordning og har betydelige egenskaber ved afbalanceret ensretning. Traditionelle droslingsanordninger har kun én flowåbning, hvilket får væsken til at miste sit ideelle flow efter drosling, og dermed ikke fuldt ud udnytter fordelene ved differenstrykflowmålere. Balancerede flowmålere gælder for næsten alle væskemålinger og repræsenterer en revolution inden for væskemålingsteknologi. I øjeblikket er balancerede flowmålere blevet brugt i vid udstrækning i industrier som olie, kemisk, metallurgisk, kraft, naturgas og vandbehandling.
Arbejdsprincip:
En balanceret flowmåler er en revolutionerende differenstrykflowmåler, der fungerer efter samme princip som andre differenstrykflowmålere, baseret på energiomdannelsesprincippet i forseglede rørledninger; under ideelle væskeforhold er strømningshastigheden i en rørledning proportional med kvadratroden af differenstrykket. Strømningshastigheden i rørledningen kan beregnes ud fra Bernoulli-ligningen ved at måle differenstrykværdien. Den balancerede flowsensor er en porøs skivedrosselensretter installeret på tværsnittet af rørledningen, med størrelsen og fordelingen af hvert hul tilpasset baseret på specielle formler og testdata, kendt som åbningsnummeret. Når væsken passerer gennem skivens funktionelle huller, vil den blive afbalanceret og rettet; hvirvelen vil blive minimeret, og en omtrentlig ideel væske vil blive dannet. Gennem trykmåleanordningen kan der opnås et stabilt differenstryksignal, og volumenstrømningshastigheden og massestrømningshastigheden kan beregnes i henhold til Bernoulli-ligningen.
Produktegenskaber:
1. Høj linearitet og god repeterbarhed. Den balancerede flowsensor har en symmetrisk porøs struktur, som kan afbalancere flowfeltet, reducere hvirvelstrømme, vibrationer og signalstøj. Stabiliteten af flowfeltet er stærkt forbedret, og lineariteten er 5-10 gange højere end åbningspladen. Repeterbarheden øges med 54 %, hvilket er 0,15 %. På grund af sin omfattende ydeevne hører den balancerede flowmåler til kategorien high-end flowmåler.
5: Når intervalforholdet er 1, kan lineariteten nå ± 0,3 %;
7: Når intervalforholdet er 1, kan lineariteten nå ±0,5 %.
10: Når intervalforholdet er 1, kan lineariteten nå ± 1,0 %.
2. Lave krav til lige rørsektioner. På grund af det stabile flowfelt og den dobbelte hastighed af trykgenvinding sammenlignet med dyseplader, reducerer balancerede flowsensorer i høj grad kravene til lige rørsektioner. De forreste og bageste lige rørsektioner er generelt 3D og 1D, med en minimumslængde på mindre end 0,5D, hvilket eliminerer et stort antal lige rørsektioner, især dem, der er lavet af specielle og dyre materialer.
3. Reducer permanent tryktab. Det porøse symmetriske afbalancerede design reducerer turbulente forskydningskræfter og hvirveldannelse, reducerer kinetisk energitab og reducerer permanent tryktab med 2,5 gange sammenlignet med åbningsplader under de samme måleforhold, hvilket sparer betydelige driftsenergiomkostninger. Det er et energibesparende instrument, som er værd at promovere i vid udstrækning.
4. Modstandsdygtig over for snavs og ikke let tilstoppet. Det porøse symmetriske balancedesign reducerer dannelsen af turbulente forskydningskræfter og hvirvler, hvilket i høj grad reducerer dannelsen af døde zoner, sikrer jævn passage af snavsede medier gennem flere huller og reducerer risikoen for blokering af væskehuller. 5. Kan direkte erstatte åbningspladen. Den har samme brugsmetode og udseende som åbningspladen, så den kan udskiftes direkte uden ændringer i rør eller relaterede instrumenter. Det er meget velegnet til energimåling EMS transformation af hele anlægget for at erstatte åbningspladen med en balanceret flowmåler.
6. Bredt flowmåleområde. I henhold til de eksperimentelle resultater skal du afbalancere flowmålerens ydeevne, så dens flowhastighed kan variere fra minimum til supersonisk, med et minimum Reynolds tal under 200 og et maksimum Reynolds tal større end 107; Betaværdien kan vælges fra 0,5 til 0,90.
7. Langsigtet stabilitet er god. På grund af den betydelige reduktion i turbulente forskydningskraft reduceres den direkte friktion mellem mediet og droslingselementet kraftigt, og dets β-værdi forbliver uændret i lang tid. Hele instrumentet har ingen bevægelige dele, så det kan bevare stabiliteten i lang tid.
8. Kan måle højtemperatur- og højtryksmedier. Ligesom åbningsplader og andre droslingsanordninger afhænger arbejdstemperaturen og trykket af rørledningens og flangens materiale og kvalitet. Arbejdstemperaturen kan nå 850 ° C, og arbejdstrykket kan nå 42 MPa.
9. Kan måle urenheder under komplekse arbejdsforhold. På grund af dets unikke strukturelle design har den en speciel ydeevne og kan udføre gas-flydende tofasede, forskellige blandede gasser (såsom gas, biogas, kulgas osv.), forskellige lavtemperaturgasser (såsom LNG, flydende nitrogen, flydende oxygen, flydende brint, flydende klor, flydende ethylen, flydende petroleum-medier-to-gas, etc.), gas-flydende gas, fugt), gylle, flerfaset vandflow, vibrerende vandflow, elektromagnetiske interferensmedier og tovejs flow (fordi balanceflowmåleren er fuldstændig symmetrisk på begge sider).
Applikationsindustri:
1. Petrokemisk industri: Måling af væske-, gas- og dampstrømningshastigheder
2. Termisk effekt: måling af kedeldamp, cirkulerende vand og gas
3. Metallurgi: højovnsgas, kølevand, procesgas
4. Vandbehandling: industrielt spildevand, rent vand, trykluft
